宿迁印后加工错页检测系统
发布时间：2021-10-14来源：深圳凌谊视觉科技有限公司
宿迁[印后装订加工]在线检测错页/倒置/印刷缺陷/图文防混检测设备由深圳凌谊视觉科技有限公司自主研发，利用CCD视觉技术帮助江苏地区印刷包装企业低成本加装视觉检测设备解决生产过程中出现的错、漏、混料等问题。
下面由凌谊视觉陈工介绍在线错页检测设备：

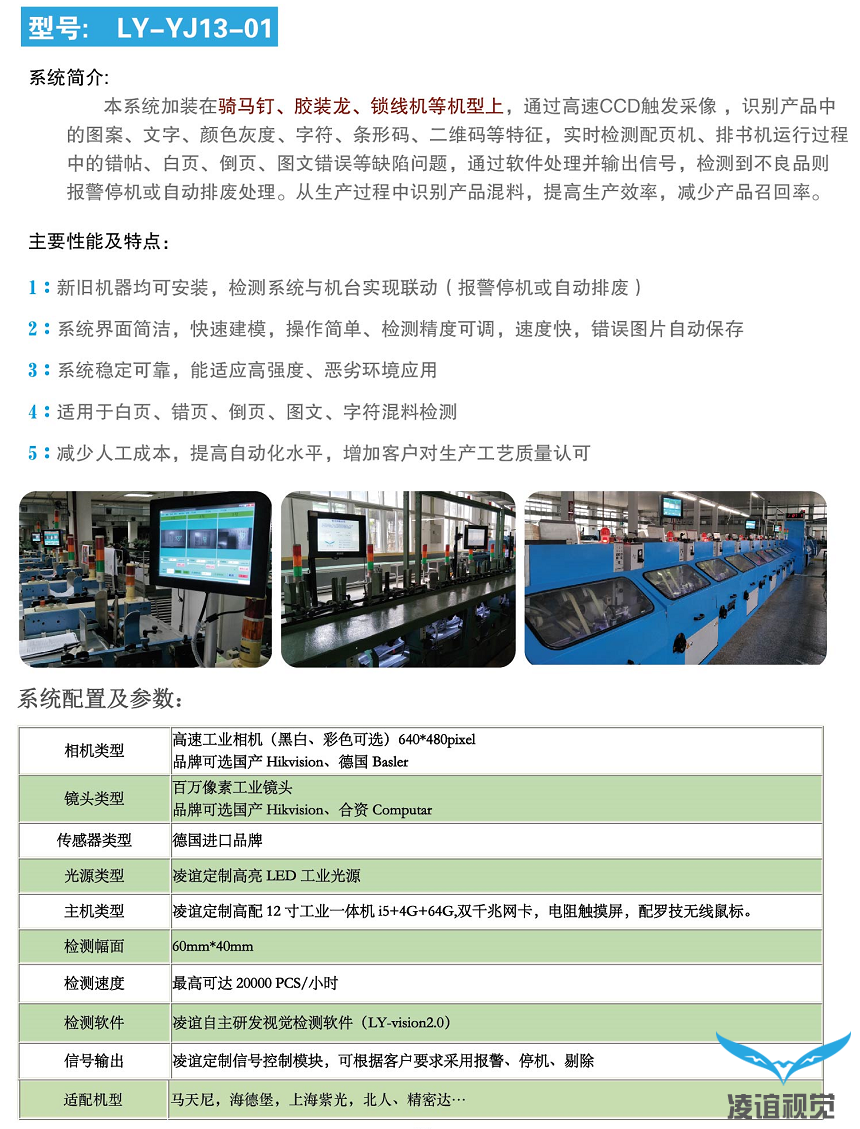

设备型号：LY-YJ13-01
设备简介：
图文防混料放错页检测系统是加装在客户骑马钉、胶装机机台上，生产时客户可以通过CCD实时识别产品是否混料，通过软件处理分析发送信号，处理不良产品，机台可通过停机或者直接剔除排废方式，防止白页、错页、倒页、图文等缺陷问题出现，从源头上杜绝产品混料，提高生产效率，尽可能减少产品召回率。
设备特点：
a：检测系统与机台联动，操作简单，新旧机器均可安装
b：本系统界面简洁，快速建模，操作简单、检测精度高，速度快。
c：系统稳定可靠，能适应高强度、恶劣环境应用。
d：适用于过板纸、白页、错页、倒页、图文、字符混料检测
e：减少人工成本，提高自动化水平，增加客户对生产工艺质量监控认可。
设备硬件参数与规格
相机类型 |
高速工业相机（黑白、彩色可供选配）640*480pixel
默认为国优品牌，可选进口品牌。 |
镜头类型 |
标准工业镜头
默认为国优品牌，可选进口品牌。 |
传感器类型 |
德国进口品牌 |
光源类型 |
凌谊定制高亮LED工业光源 |
主机类型 |
定制国优品牌高配12、15寸工业一体机i5+4G+64G,双千兆网卡，电阻触摸屏，配罗技无线键鼠。 |
检测幅面 |
60mm*40mm |
检测速度 |
最高可达20000张/小时 |
检测软件 |
凌谊公司研发视觉检测软件（LY-vision2.0） |
信号输出 |
凌谊定制信号控制模块，可根据客户要求采用报警、停机、剔除 |
| 适配机型 | 马天尼、紫光、北人、精密达等 |
设备工作流程
为了使相机每次都能拍摄到相同的位置，每走一张纸传感器给相机发送触发拍照信号。
1.传感器信号发送给相机。
2.相机通过交换机的支持开始拍照。
3.所获取的图像传送给电脑软件进行分析，判断。
4.通过软件分析出的结果传送给机台设备，若为OK，不发送信号，机台正常运行。若为NG，将发送停机信号，机台将停止运行。
以上宿迁[印后装订加工]在线检测设备由凌谊视觉自主研发，利用机器视觉帮助广大江苏印刷企业解决生产混料人工检测慢，检测标准不统一，保障企业出货品质！
凌谊视觉包装印刷检测系统包含以下5类：

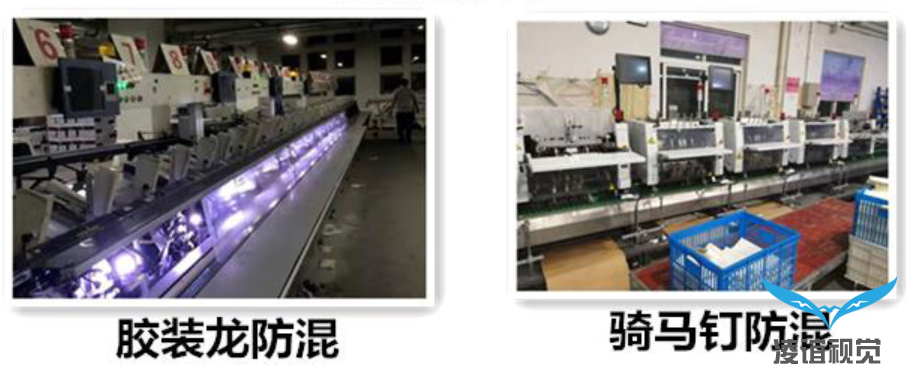

1、胶装龙检测系统(白页检测、混料检测、错页检测、错贴检测);
2、骑订龙检测系统( 白页检测 混料检测 错页检测 错帖检测) ;
3、折页机检测系统?(白页检测 混料检测 错帖检测);
4、包装质量检测：糊盒机检测系统(图文防混料检测，条码检测，字符检测)
5、模切机CCD混料检测;
